Il Diagram DSL consente di disegnare rapidamente diagrammi a barre (bar), ad area (area), a torta (pie), a dispersione (scatter), a linee (line), box-and-whiskers (whiskers) e cronologici (timeline), eventualmente combinati (mixed), sia rasterizzati in formato PNG sia in formato SVG.
In un blocco, un diagramma viene aggiunto tramite diagram, che accetta un UiDiagramSpecifier oppure una MethodClosure che ne restituisce uno, o tramite diagramFilter per associarlo a un filtro.
private static UiDiagramSpecifier barDiagram(boolean isStacked) {
new UiDiagramSpecifier().ui {
bar(isStacked, {
labels "T1", "T2", "T3", "T4"
dataset 'Truc1', 1.0, 2.0, 1.0, 4.0
dataset 'Truc2', 2.0, 0.1, 1.0, 0.0
dataset 'Truc3', 2.0, 0.1, 1.0, 1.0
})
}
}
diagram new UiDiagramSpecifier().ui({
line {
labels 1.5, 3, 4.4, 5, 7.8, 8
dataset "client", 10.0, 20.1, 30.0
dataset "admin", 5.0, 7.0
dataset "other", 1.0, 2.0, 3.0, 4.0, 5.0, 6.0
}
})
private static UiDiagramSpecifier pieDiagram(boolean hasSlice) {
new UiDiagramSpecifier().ui({
pie(hasSlice, {
labels "Pie"
dataset("cli", 1.47)
dataset("client", 0.28)
dataset("client1", 0.1)
dataset("client2", 1.45)
dataset("client3", 0.05)
dataset("client31", 0.05)
dataset("client32", 0.05)
dataset("c33", 0.05)
dataset("client311", 0.05)
dataset("client312", 0.05)
dataset("client313", 0.05)
dataset("client4", 0.8)
dataset("client5", 2.1)
dataset("client55", 0.1)
dataset("client555", 0.2)
dataset("client5555", 0.3)
dataset("client55555", 0.3)
dataset("admin", 1.6)
dataset("test1", 0.05)
})
})
}
diagram new UiDiagramSpecifier().ui({
whiskers {
labels "T1", "T2", "T3", "T4"
dataset 'Truc1', {
boxData 1.0, 2.0, 3.0, 3.5, 4.0, 4.5, 5.0
boxData 1.5, 2.5, 3.5, 6.0, 7.0, 8.0, 9.0
boxData 2.0, 2.0, 2.1, 2.5, 5.5, 5.6, 6.7
boxData 1.7, 1.8, 1.9, 2.0, 2.1, 2.2, 2.3
}
dataset 'Truc2', {
boxData 0.5, 1.0, 1.1, 1.2, 1.3, 2.0, 5.5
boxData 0.5, 1.0, 1.1, 1.2, 1.3, 2.0, 5.5
boxData 0.5, 1.0, 1.1, 1.2, 1.3, 2.0, 5.5
boxData 0.5, 1.0, 1.1, 1.2, 1.3, 2.0, 5.5
}
}
})
diagram new UiDiagramSpecifier().ui({
timeline {
SimpleDateFormat format = new SimpleDateFormat('yyyy-MM-dd')
dataset 'Truc1', {
periodData format.parse('2025-06-12'), format.parse('2025-07-08'), "Period1"
periodData format.parse('2025-07-08'), format.parse('2025-07-21'), "Period2"
periodData format.parse('2025-07-21'), format.parse('2025-08-30'), "Period3"
}
dataset 'Truc2', {
periodData format.parse('2025-06-20'), format.parse('2025-06-25'), "Period1"
periodData format.parse('2025-07-01'), format.parse('2025-07-21'), "Period2"
}
}
})

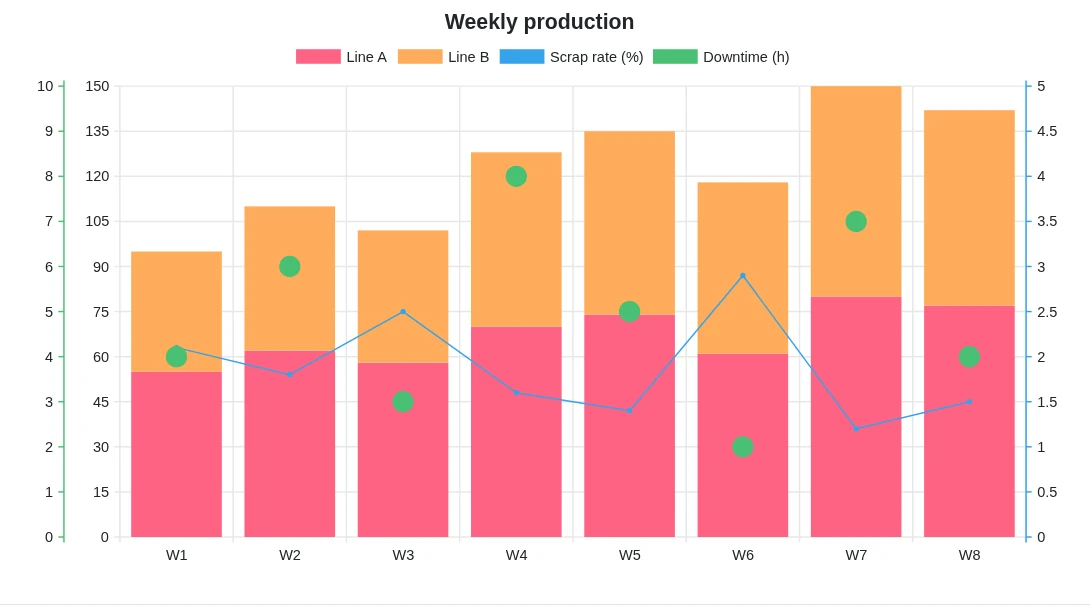

Altri tipi di diagramma possono essere annidati all’interno della closure di un diagramma. Condividono le etichette dell’asse X e la legenda, mentre ciascun tipo annidato ha il proprio asse Y, colorato come i relativi serie di dati (dataset).
diagram new UiDiagramSpecifier().ui {
bar { (1)
labels 'W1', 'W2', 'W3', 'W4', 'W5', 'W6', 'W7', 'W8'
dataset 'Line A', 55.0, 62.0, 58.0, 70.0, 74.0, 61.0, 80.0, 77.0
dataset 'Line B', 40.0, 48.0, 44.0, 58.0, 61.0, 57.0, 70.0, 65.0
line { (2)
dataset 'Scrap rate (%)', 2.1, 1.8, 2.5, 1.6, 1.4, 2.9, 1.2, 1.5
}
scatter { (3)
dataset 'Downtime (h)', 4.0, 6.0, 3.0, 8.0, 5.0, 2.0, 7.0, 4.0
}
option DiagramOption.builder
.setTitle('Weekly production')
.build()
}
}| 1 | Diagramma principale, che definisce le etichette sull’asse X (qui un grafico a barre impilate) |
| 2 | Linea annidata, disegnata sopra le barre con il proprio asse Y a destra |
| 3 | Grafico a dispersione annidato, con il proprio asse Y a sinistra |
Forniamo diverse opzioni per consentire all’utente di personalizzare il grafico utilizzando DiagramOption.

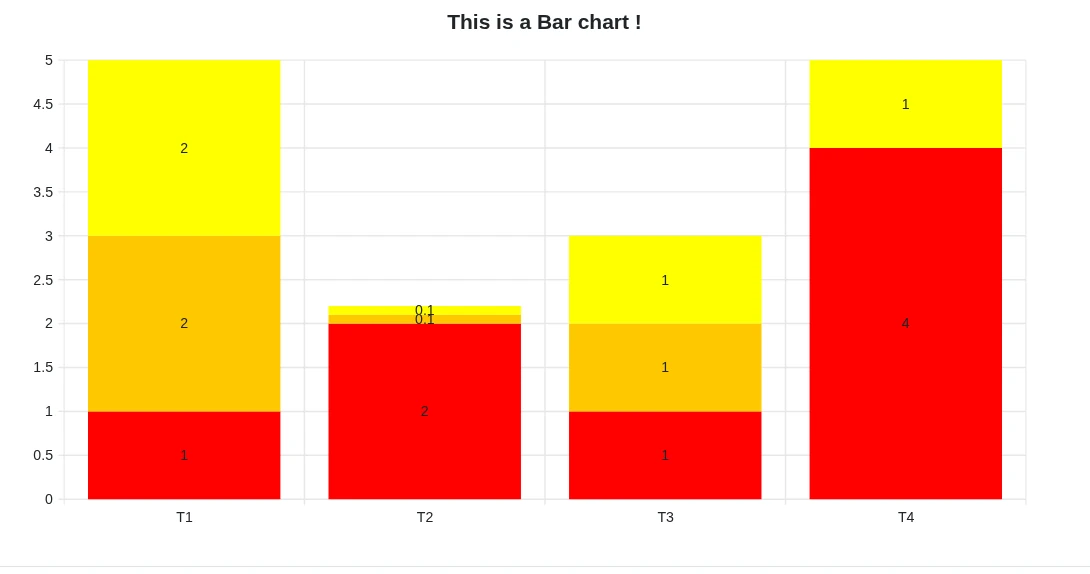

private static UiDiagramSpecifier barDiagram(boolean isStacked) {
new UiDiagramSpecifier().ui {
bar(isStacked, {
labels "T1", "T2", "T3", "T4"
dataset 'Truc1', 1.0, 2.0, 1.0, 4.0
dataset 'Truc2', 2.0, 0.1, 1.0, 0.0
dataset 'Truc3', 2.0, 0.1, 1.0, 1.0
option DiagramOption.builder
.setTitle("This is a Bar chart !")
.hideLegend()
.showDataCount()
.setKeyColors(Color.RED, Color.ORANGE, Color.YELLOW, Color.GREEN)
.setClickAction(Pr2Controller.&onclickBar as MethodClosure)
.setResolution(DiagramResolution.DEFAULT_2K)
.build()
})
}
}
Opzioni disponibili:
setTitle: titolo del diagramma
hideLegend: le legende sono mostrate per impostazione predefinita
showDataCount: mostra i valori sul diagramma (nascosti per impostazione predefinita)
setKeyColors: colori di ciascun dataset (7 colori per impostazione predefinita)
setClickAction: azione chiamata quando si fa clic su una forma; riceve i parametri key (nome del dataset), x e y, più l’id e i parametri specificati (vedi Diagramma cliccabile)
setResolution: la risoluzione predefinita è SVG: 960x540, da DEFAULT_540P a DEFAULT_4K
setXLabelDateFormat: vedi Diversi tipi di etichette sull’asse X (xLabels)
setMaxDataNumberToShowByDefault: limita il numero di dati visualizzati prima dello zoom
showTodayLine: solo per timeline, traccia una linea alla data odierna

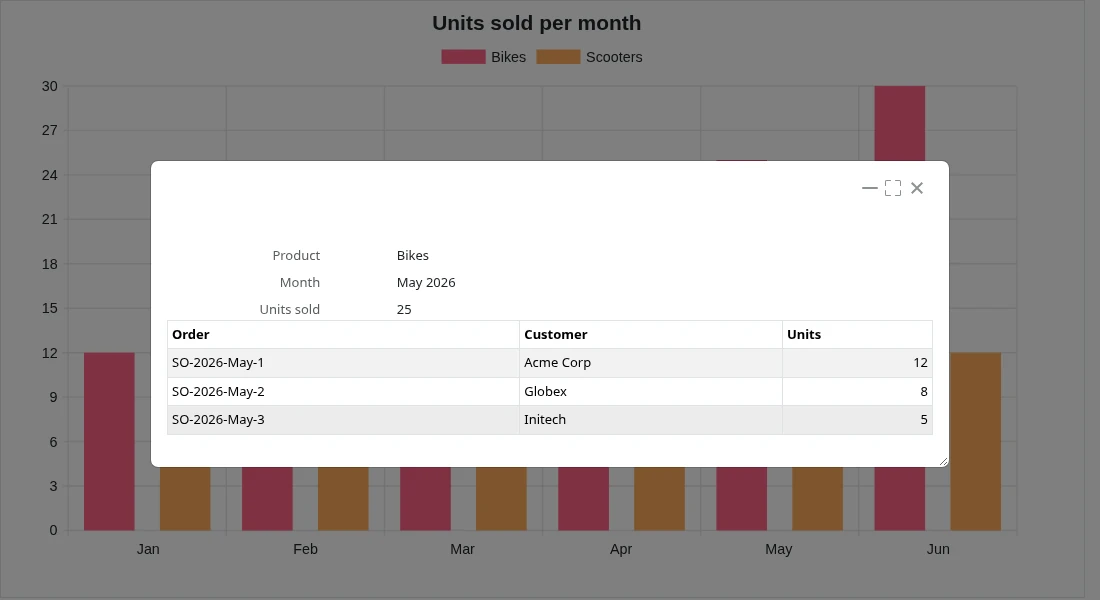

Quando è impostata un’azione di clic, facendo clic su una forma (barra, punto, fetta, box, periodo…) viene chiamata l’azione tramite Ajax. L’azione può restituire un blocco, tipicamente una finestra modale, oppure una pagina intera che verrà aperta in una nuova scheda.
def salesPerMonth() {
taackUiService.show(new UiBlockSpecifier().ui {
diagram new UiDiagramSpecifier().ui {
bar false, {
labels 'Jan', 'Feb', 'Mar', 'Apr', 'May', 'Jun'
dataset 'Bikes', 12.0, 18.0, 9.0, 21.0, 25.0, 30.0
dataset 'Scooters', 7.0, 5.0, 11.0, 8.0, 14.0, 12.0
option DiagramOption.builder
.setTitle('Units sold per month')
.setClickAction(SalesController.&salesDetail as MC, (1)
[year: 2026])
.build()
}
}
}, buildMenu())
}
def salesDetail(String key, String x, String y, Integer year) { (2)
int units = new BigDecimal(y).intValue()
Map<String, Integer> orders = [ (3)
'Acme Corp': units.intdiv(2) as Integer,
'Globex' : units.intdiv(3) as Integer,
'Initech' : units - units.intdiv(2) - units.intdiv(3)
]
taackUiService.show(new UiBlockSpecifier().ui {
modal { (4)
show new UiShowSpecifier().ui {
field 'Product', key
field 'Month', "$x $year".toString()
field 'Units sold', y
}
table new UiTableSpecifier().ui {
header {
label 'Order'
label 'Customer'
label 'Units'
}
orders.eachWithIndex { Map.Entry<String, Integer> o, int i ->
row {
rowField "SO-$year-$x-${i + 1}".toString()
rowField o.key
rowField o.value
}
}
}
}
})
}| 1 | Azione chiamata al clic, con parametri opzionali (o un id) |
| 2 | key è il nome del dataset, x l’etichetta sull’asse X e y il valore; year proviene dai parametri passati a setClickAction |
| 3 | Dati fittizi, solitamente una query sugli oggetti di dominio |
| 4 | L’azione risponde con una finestra modale, visualizzata sopra il diagramma |
Le etichette sull’asse X possono essere di 3 tipi:
Stringa (String, discreto)
Numero (Number, continuo)
Data (Date, continuo)
diagram new UiDiagramSpecifier().ui({
line { // X axis: String
labels "T1", "T2", "T3"
dataset "test", 10.0, 20.1, 30.0
}
line { // X axis: Number
labels 1.5, 1.7, 3.5
dataset "test", 10.0, 20.1, 30.0
}
line { // X axis: Date
Date date1 = new Date() // now (2025-02-28 10:55)
Date date2 = new Date(date1.getTime() + 1000*60*60*2) // 2 hours later
Date date3 = new Date(date1.getTime() + 1000*60*60*10) // 10 hours later
labels date1, date2, date3
dataset "test", 10.0, 20.1, 30.0
option DiagramOption.builder
.setXLabelDateFormat(DiagramXLabelDateFormat.HOUR) (1)
.build()
}
})| 1 | DiagramXLabelDateFormat: definisce il formato della data da visualizzare e anche l’unità minima di intervallo (poiché l’asse X è continuo) |
Spesso utilizzato per un asse X continuo su cui diversi dataset hanno coordinate X differenti.
diagram new UiDiagramSpecifier().ui({
// Normal way: different datasets have same X coordinates
line {
labels 1.5, 1.7, 3.5
// 3 data: (1.5, 10.0), (1.7, 20.1), (3.5, 30.0)
dataset "test1", 10.0, 20.1, 30.0
// 3 data: (1.5, 1.0), (1.7, 2.0), (3.5, 3.0)
dataset "test2", 1.0, 2.0, 3.0
}
// Second way: different datasets have different X coordinates
line {
// 3 data: (1.5, 10.0), (1.7, 20.1), (3.5, 30.0)
dataset "test1", [1.5: 10.0, 1.7: 20.1, 3.5: 30.0]
// 2 data: (1.5, 1.0), (6.1, 2.0)
dataset "test2", [1.5: 1.0, 6.1: 2.0]
}
})
Abbiamo un gran numero di oggetti e vorremmo avere un diagramma che mostri il numero di oggetti anno per anno (o mese per mese / giorno per giorno / ora per ora) in base al campo dateCreated dell’oggetto.
/**
* Group the given dates according to DiagramXLabelDateFormat, then count every group and put the result as data to draw.
*
* For example:
* Knowing DiagramXLabelDateFormat.MONTH (Defined by {@link #labels(DiagramXLabelDateFormat dateFormat)}),
* and being given dates: 2025-01-01, 2025-01-10, 2025-01-20, 2025-02-01, 2025-02-10, 2025-03-01.
*
* So they are divided to 3 groups with their own count: [2025-01: 3, 2025-02: 2, 2025-03: 1].
* The groups will be used as data to draw:
* - xLabels = ["2025-01", "2025-02", "2025-03"]
* - yDataList = [3.0, 2.0, 1.0]
*
* @param key
* @param dates
*/
void dataset(final String key, final Date... dates)diagram new UiDiagramSpecifier().ui({
List<Claim> claims = Claim.findAll()
bar {
dataset "Claim", claims.collect { it.dateCreated } as Date[]
option DiagramOption.builder
.setXLabelDateFormat(DiagramXLabelDateFormat.MONTH) // show claim count month-by-month
.build()
}
})
Posizionare il mouse sul diagramma, quindi ruotare la rotellina del mouse tenendo premuto CTRL.
CTRL + rotellina in su per ingrandire.
CTRL + rotellina in giù per rimpicciolire.
Posizionare il mouse sul diagramma, tenere premuto il pulsante sinistro del mouse e muovere il mouse orizzontalmente.
| I valori minimo e massimo di scorrimento sono limitati |
Il valore di un grafico a barre/linee/… non viene mostrato staticamente per impostazione predefinita. Posizionando invece il mouse su qualsiasi forma, apparirà dinamicamente un tooltip che mostra tutte le informazioni sulla forma selezionata.
Fare clic sulla legenda di un dataset consente di nascondere o mostrare il dataset corrispondente.
